水电表远程自动抄表预付费系统方案

领先的数据传输技术。源于三源申特对水电力质量的深入研究。结论是M_BUS方案适用于水电表集中安装。可以确保系统准确的捕获水电表数据。
电表选用代表国内顶级质量水准的天津三源申特的电表，水表选用代表国内顶级质量水准的天津三源申特水表。分别在万分之三和万分之四的故障了以下。
较全面的方案理念，体现至为水表集中安装管理的使用单位。对成本支出和使用便捷性需求。率先推出增加手机抄表缴费应用功能。

: 微信/支付宝缴费

: 手机APP缴费

: 人工收费

: 自动跳闸

: 远程手动跳闸

: 用电曲线分析

: 余额预警

: 短信/微信通知

: 故障报警

: 查询缴费

为什么这是“水电表远程自动抄表预付费系统方案？”应用便捷？稳定性？低成本？

智能手机的大量普及应用，为一切智能硬件与手机的连接实现了可能，我们率先实现了这一可能。

稳定可靠措施: 工厂具有信号干扰原因较大，普遍影响抄表的成功率，我们推荐采用微功率无线抄表方案或者是RS485转微功率无线方案，改方案可以确保工业区的成功率达到100%。

应用便捷性措施: 相比传统的IC卡电表，集社抄表预付费系统会提前告知用户何时电表会跳闸，能远程获知电表异常，故障等，免去电表人工抄表和电表故障定期巡检的人力成本支出，用户可通过手机支付宝、微信缴费，大大减少了收费人员的工作量。

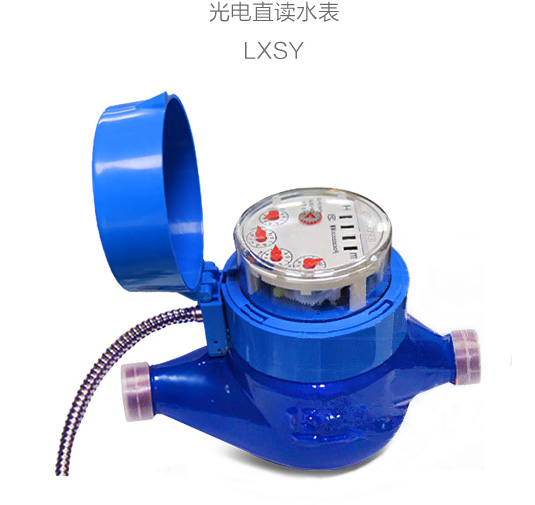

网络预付费水表LXSY

产品功能特点

配套手机APP: 支持微信交水费、支持支付宝缴水费。

数据读取: 直接读取字轮数据，机械读数和电子读数一致

省电设计: 采用低功耗设计、只有读数时才需供电

结合数据: 建立远程自动抄表管理系统、实现抄表及管理自动化

通讯功能: M-BUSRS485总线

通信规约: DL/T645-1997规约 DL/T645-2007规约

单相RS-485阀控电表

产品功能特点

电能计量功能: 可计量有功、正向有功、反向有功等电能

分时计量功能: 可分时计量尖、峰、平、谷各时段电量，时段、费率设置。

阀控功能: 内置继电器，可远程跳闸、合闸、及自动拉合闸。

通讯接口: RS-485通讯接口，DL/T645多个电表可共用一个RS-485转电力载波通讯规约模块。

电流规格: 5(40)A ; 10(60)A ; 20(80)A ; 10(100)A

尺寸: 长×宽×厚：140mm×117mm×57mm

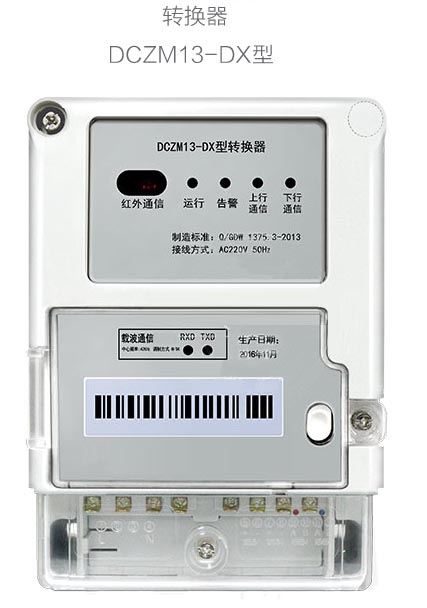

DCZM13-DX型转换器

产品功能特点

数据接口: 抄表接口：转换器提供MBUS/RS485/RF接口进行表计数据采集
维护接口：转换器提供红外和RS485接口进行本地维护

数据传输: 与集中器通信：实现对集中器下发指令的透明转发，并将计量表计的响应回传。可以为集中器路由提供载波中继功能。
与电能表通信：转换器通过RS485接口与电能表通信。与电表通信规约符合DL/T64 5规约。
与水表通信：转换器通过MBUS接口或RS485与水表通信。与水表通信规约符合DJ/ T188-2004规约。

本地功能: 本地状态指示：具有电源、工作状态、通信状态等指示
本地维护接口：具备红外本地维护接口，可查询参数和抄读电能量数据

维护功能: 初始化：通过本地维护接口可进行初始化操作，转化器具有自检自恢复功能
参数查询：转换器能通过本地维护接口进行版本维护和查询

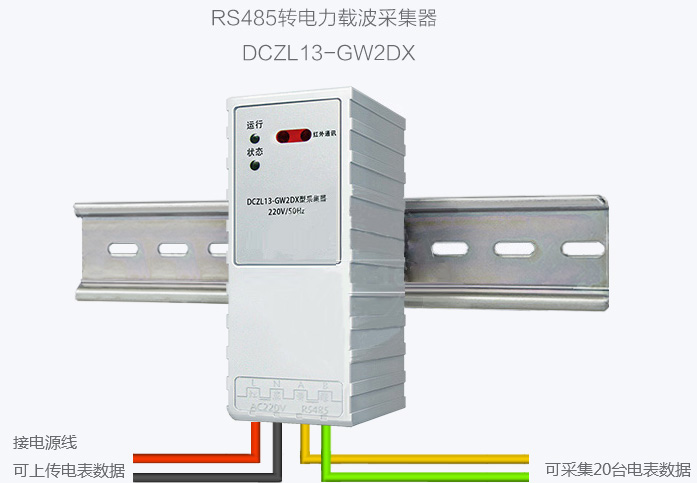

电表数据采集器

产品功能特点

下行通讯: RS-485通讯接口采集电表数据，可支持采集32台电表。

上行通讯: 通过电源供电线路与电表集中器通信，无需另外布线。

导轨式安装: 导轨安装式结构设计，体积轻巧。

外型尺寸: 100mm*40mm*50mm

数据传输接口: 1路载波通信接口 1路抄表接口 1路红外维护口

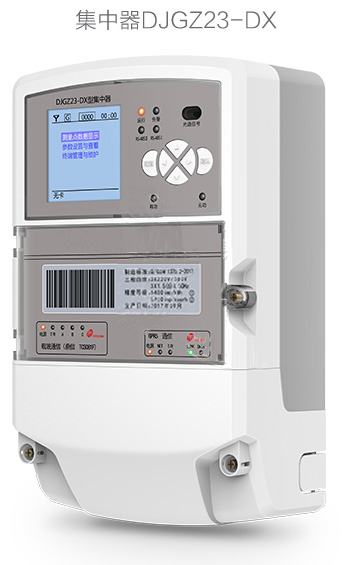

电表数据集中器

产品功能特点

数据采集: 可管理1000台电表数据集中采集。

下行采集接口: 微功率无线或RS-485

上行通讯接口: GPRS或以太网。

其他功能: 可将用户对电表私自接线、开电表盖、停电时间，记录并上传至服务器。

本地传输接口: 1路维护RS232维护串口、2路RS-485/1路USB、1路调制式红外接口、 1路GPRS通信接口

抄表管理系统

本系统可以接入多种电表、水表、气表等产品，采用多种通讯手段，支持DL/T645规约、水表188规约、MODBUS规约，充分满足了用户的多种能源计量表计的接入需求；调试采用远程技术，施工成本大大降低；采用人工收费和移动APP缴费相结合模式，大大节约了物业管理公司的收取能源费用的管理成本，是最为经济和实用的能源集抄收费管理系统。
